Válvula de desvío sanitaria

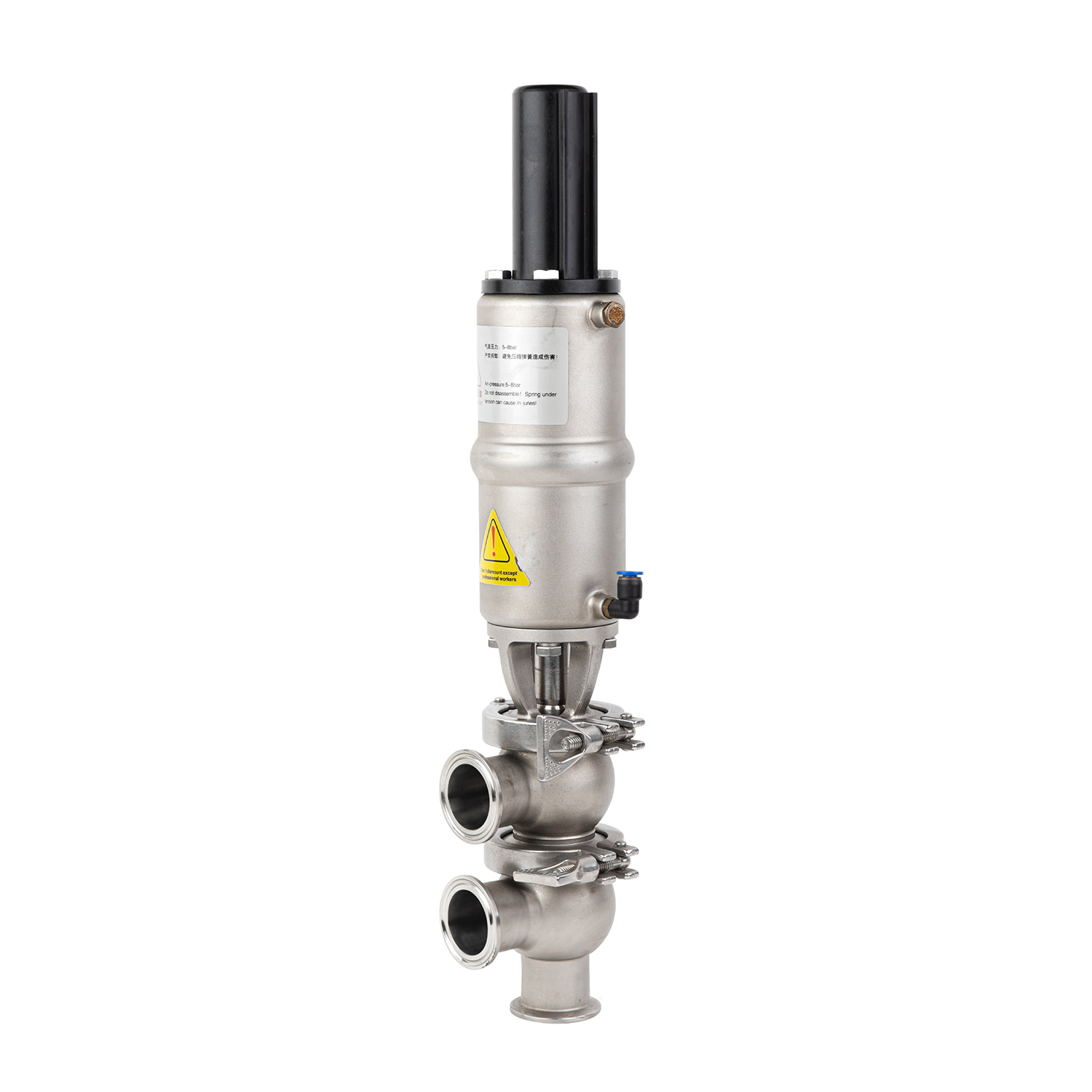

Válvula desviadora sanitaria DZ4

Cantidad:
Disponibilidad:





Consultar Añadir al carrito

Descripción del Producto

Solicitud

La válvula de inversión sanitaria DZ4 adopta un diseño muy flexible e higiénico. Se utiliza principalmente en sistemas de tuberías donde no hay contaminación ni mezcla. Es una válvula moderna y muy utilizada, principalmente utilizada en vino y productos lácteos. , Industrias de bebidas, farmacéutica y otras.

principio de funcionamiento

La serie de válvulas de asiento simple serie DZ4 se opera de forma remota mediante aire comprimido. El propósito de abrir y cerrar la válvula controlando la posición relativa del carrete (tipo de corte) o cambiando la dirección del flujo del medio (tipo de inversión).

La serie de válvulas de inversión sanitarias DZ4 equipadas con el controlador inteligente ZK3 de MILEE no solo puede realizar el control remoto de válvulas de asiento único, sino que también realiza un monitoreo en tiempo real del estado de funcionamiento de la válvula y una retroalimentación oportuna de las señales. También puede equiparse únicamente con un sensor de posición.

La serie de válvulas de inversión sanitarias DZ4 se puede combinar con el controlador 1066 de Proud Corporation instalando una placa adaptadora.

Parámetro técnico

Material metálico	Piezas en contacto con el producto.	316L(1,4404)
	Piezas que no están en contacto con el producto.	304(1,4301)
	Proporcionar certificado EN 10204 3.1B
Material del sello	Estándar	EPDM Utilizando materiales de sellado importados, todos los materiales de sellado cumplen con FDA 177.2600
	Opcional	NBR, FPM, Silicona Utilizando materiales de sellado importados, todos los materiales de sellado cumplen con FDA 177.2600
temperatura	Temperatura de trabajo continua	-20~+135℃(EPDM)
	Temperatura de esterilización	150 ℃ (máximo 20 min)
presión	presión de trabajo	0~5bar (estándar)
	Realizar requisitos de presión más altos*
	Controlar la presión del aire	5~8bar
Tratamiento superficial	Tratamiento de superficie interna	Ra≤0.8μm
	Tratamiento superficial externo	Granallado granallado
conexión	Estándar de conexión	Extremo de soldadura: DIN 11850 serie 2
		Extremo de soldadura: estándar de diámetro de tubería en pulgadas
	Método de conexión: soldadura, rosca, instalación rápida, brida
Opcional	controlador inteligente	24 VCC
		1/2 electroválvula
	sensor de posición	24 VCC
		2 sensores de posición NPN o PNP

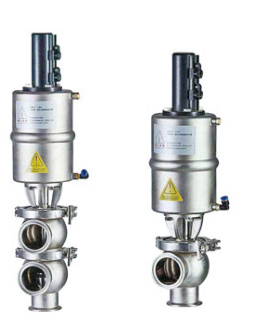

Diagrama de forma de combinación de cuerpos de válvulas.

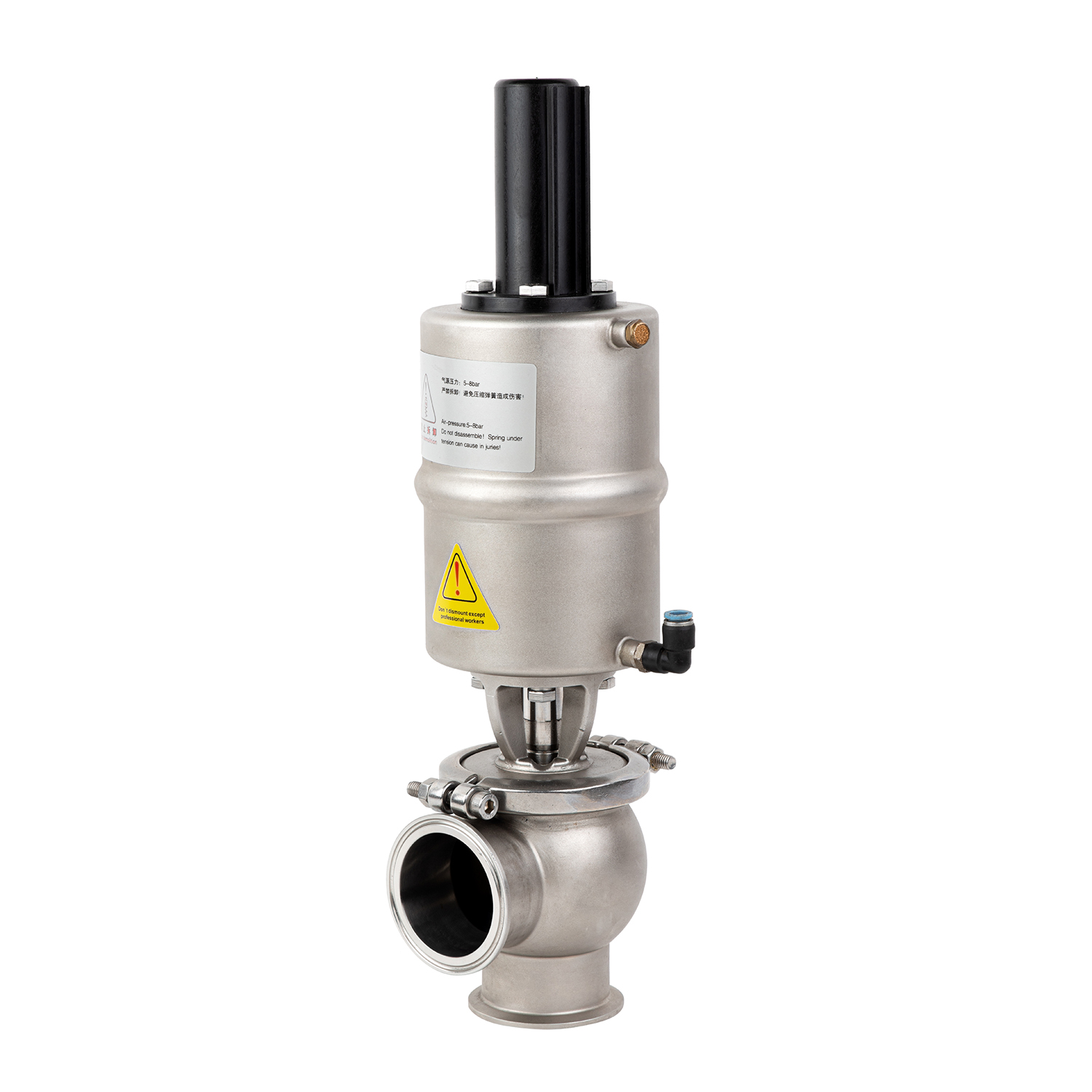

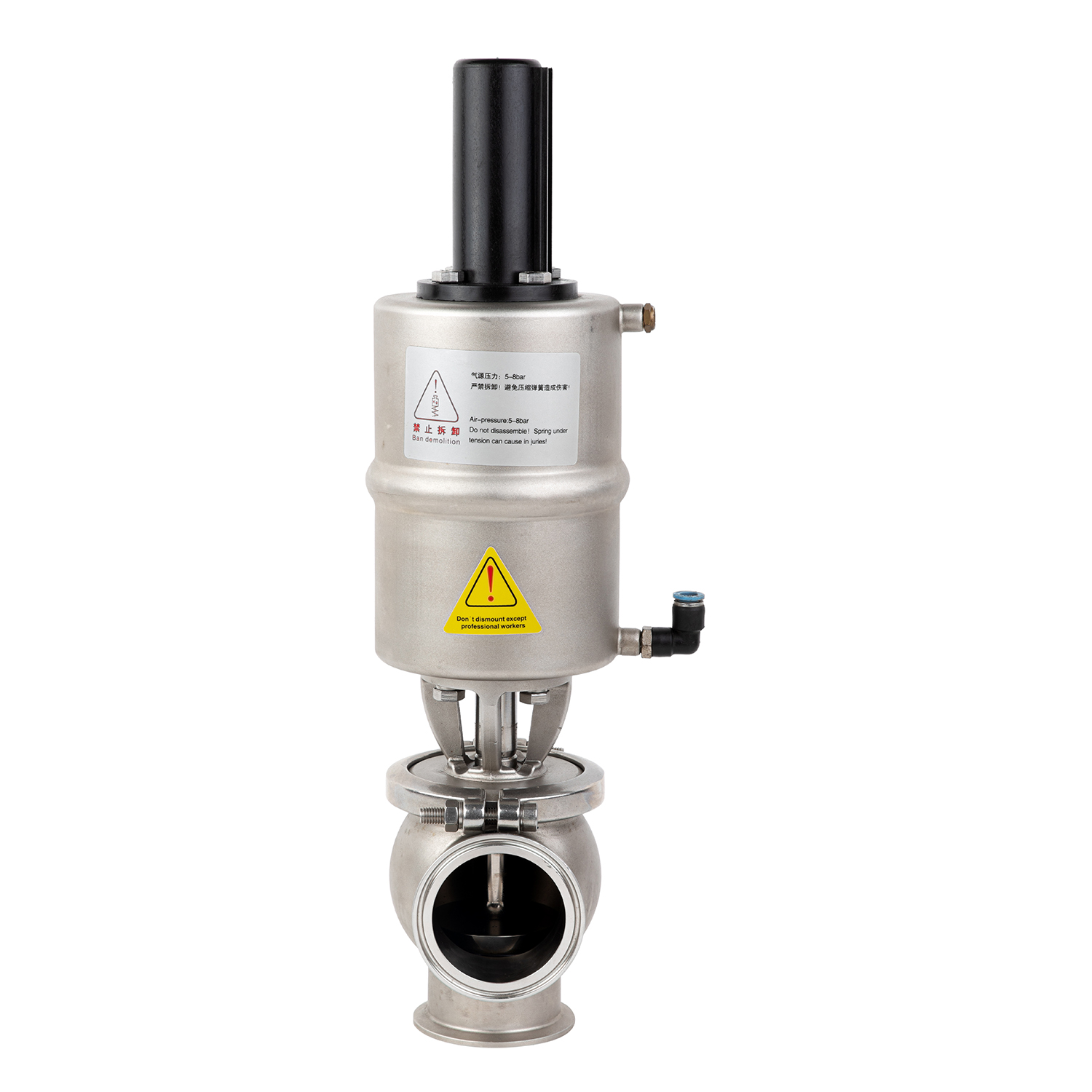

Cierre

Tamaño (mm)

DN	D	K	F	H1	H2	H3	M (abrazadera)
25 32 40 50 65 80 100	29×1,5 35×1,5 41×1,5 53×1,5 70×2.0 85×2.0 104×2.0	91 91 91 130 130 195 195	55 65 65 75 90 105 120	402 463.5 463.5 506.7 524.4 629.2 653.7	344 405.5 405.5 448.7 566.2 571.2 595.7	55 62.5 62.5 75 90 105 120	21.5 21.5 21.5 21.5 28 28 28
Pulgada
1.0' 1,5' 2.0' 2,5' 3.0' 4.0'	25,4×1,65 38,1×1,65 50,8×1,65 63,5×1,65 76,2×1,65 101,6×2,11	91 91 130 130 195 195	55 65 75 85 95 120	402 463.5 506.7 522.5 616.2 653.7	344 405.5 448.7 564.2 558.2 595.7	55 62.5 75 85 95 120	12.7 12.7 12.7 12.7 12.7 15.8

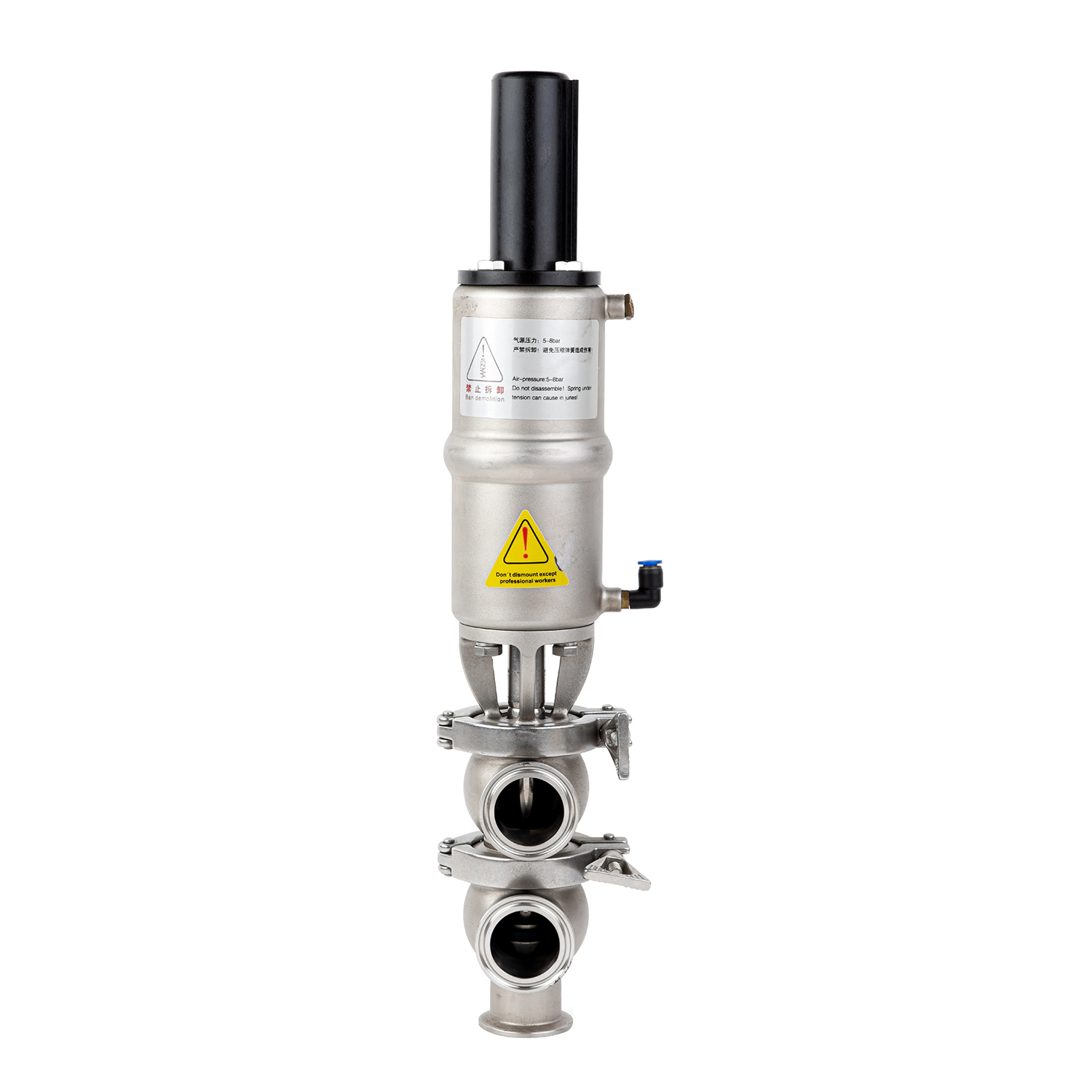

Conmutación

Tamaño (mm)

DN	D	K	F	H	H1	H2	H3	M (abrazadera)
25	29×1,5	91	65	452.3	394.3	50.3	55	21.5
32	35×1,5	91	65	529.5	471.5	66	62.5	21.5
40	41×1,5	91	65	529.5	471.5	66	62.5	21.5
50	53×1.5	130	75	585.3	527.3	78.6	75	21.5
65	70×2.0	130	90	618.7	560.7	94.3	90	28
80	85×2.0	195	105	739.5	581.5	110.3	105	28
100	104×2.0	195	120	792	724	128.3	120	28
Pulgada
1.0'	25,4×1,65	91	65	452.3	394.3	50.5	55	12.7
1,5'	38,1×1,65	91	65	529.5	471.5	66	62.5	12.7
2.0'	50,8×1,65	130	75	585.3	527.3	78.6	75	12.7
2,5'	63,5×1,65	130	85	613	555	90.5	85	12.7
3.0'	76,2×1,65	195	95	719.2	661.2	103	95	12.7
4.0'	101,6×2,11	195	120	792	724	128.3	120	15.8
